Химстойкий эпоксидный грунт для холодного цинкования черного металла

• холодное цинкование металлических поверхностей
• усиленное сцепление с металлическими основаниями
• химическая устойчивость
• совместимость с большинством лакокрасочных материалов
• длительная, более 10 лет, защита от коррозионных процессов

Двухкомпонентный антикоррозионный грунт, включающий суспензию цинковых сфер и чешуек в основе из эпоксидной смолы в органических растворителях, целевые добавки. В комплект входит амидный отвердитель.
После полимеризации формирует высокопрочное покрытие с повышенной концентрацией цинка.
Совместим с большинством лакокрасочных материалов (за исключением алкидных составов).
При использовании системы из одного слоя грунта и двух слоев эмали (Ферростоун, Ферростоун Хим, Ферростоун Хим Плюс, Ферростоун Ойл1, Ферростоун Ойл2, Ферростоун Platinum, Ферростоун ЭП Плюс, Мастероцинк) значительно увеличивает коррозионную стойкость в условиях атмосферы и продлевает срок службы защитного покрытия до 10 лет.

Основные области применения
Наносится на: металл черный.
Эпоксидный цинконаполненный грунт холодного цинкования обеспечивает комплексную защиту металлических поверхностей в различных климатических зонах, в том числе в морском и тропическом климате, а также в условиях промышленной атмосферы, на следующих объектах:
• наружные поверхности резервуаров для хранения нефти и нефтепродуктов;
• металлические трубопроводы различного назначения;
• газо- и нефтепроводы;
• резервуары для хранения сыпучих материалов;
• автотранспорт, сельскохозяйственная и специальная техника;
• портовые и судостроительные конструкции, речной и морской флот;
• гидротехнические сооружения;
• мостовые конструкции, эстакадные платформы;
• прочие металлические изделия.

Подготовка основания к нанесению
Грунт наносят на чистую, сухую поверхность. Перед окраской поверхность металла должна быть зачищена от непрочно держащейся ржавчины и обезжирена до степени 1 по ГОСТ 9.402-80 (отсутствие следов жира на фильтровальной бумаге после протирки поверхности). Для удаления с поверхности металла жировых загрязнений в качестве обезжиривателя рекомендуется использовать Уайт-спирит или Сольвент. Для удаления окалины, ржавчины и старого лакокрасочного покрытия с поверхности металла использовать абразивоструйную очистку до степени 2 по ГОСТ 9.402-80 или Sa 2,5 по ISO 8501-1:1988. Рекомендуется подготовка до степени Sa2 или St3 по МС ISO 8501.

Подготовка состава к нанесению
Поставляется в виде двух компонентов - А и Б, соотношение компонентов по объему 10,11:1 (по массе 18,2:1,8).
Компонент А и компонент Б предварительно размешивают, затем – в компонент А добавляют компонент Б. Полученную смесь тщательно перемешивают низкооборотистой дрелью в течение 2-3 минут, до полного смешивания компонентов, уделяя особое внимание стенкам и дну тары. После перемешивания материалу необходимо дать отстояться в течение 15-20 минут и повторно перемешать. В процессе использования периодически перемешивать для предотвращения оседания цинковой пыли. При необходимости разбавить до рабочей вязкости растворителями У-Растворитель ЭП. Использовать приготовленный состав в течение 8 часов при температуре (20±2)°С.

Способ нанесения

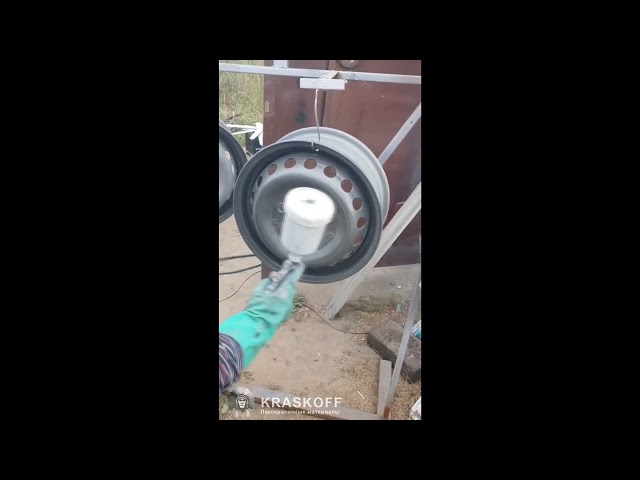

Наносится тонким слоем валиком, кистью или механическим распылением в 1-2 слоя.
Проведение окрасочных работ следует осуществлять при температуре основания и воздуха от +5°С до +30°С и влажности не более 80%. Температура материала: от +10°С до +25°С.
Послойная сушка 2-6 ч, в зависимости от температуры, влажности и толщины пленки, до степени 3 (при +20°С) – 3 часа.
Время до нанесения последующих слоев покрытий не должно превышать 72 часа от момента нанесения.
Финишное покрытие полиуретановыми эмалями необходимо производить после высыхания эпоксидного слоя через 24 часа при температуре +20°С.
После окончания работ инструмент очистить органическими растворителями У-Растворитель ЭП.
Температура эксплуатации от –55°С до +120°С. Условия эксплуатации У1, УХЛ1, ХЛ1. Полная полимеризация покрытия через 5-7 суток после нанесения последнего слоя системы, при температуре +20°С.

Расход
0,20-0,25 кг/кв.м при толщине 50-70 мкм.

Цвет
Серый.

Тара
Комплект 20кг, ведра по: 18,2+1,8кг.

Меры предосторожности
При проведении и после окончания внутренних работ тщательно проветрить помещение.
Использовать индивидуальные средства защиты.

Хранение
Состав хранить и транспортировать при температуре от -30°С до +35°С в прочно закрытой таре, предохраняя от действия тепла и прямых солнечных лучей.
Не нагревать. Беречь от огня. Перед применением после хранения или транспортировки при отрицательных температурах грунт-эмаль выдержать в течение не менее 24 часов при t (20±2)°С, для восстановления рабочей температуры материала.
Гарантийный срок хранения в заводской упаковке – 6 месяцев со дня изготовления.

Технические данные

ТУ 20.30.22-001-18862682-2018
